Подробное объяснение принципа работы интерфейса связи RS422: меры предосторожности при использовании в полевых условиях и решения распространенных проблем.

1. Принцип связи RS422:

(1) Режим работы RS422: RS422 поддерживает полнодуплексный режим связи, то есть данные могут передаваться одновременно в обоих направлениях, то есть для отправки и приема используются две пары дифференциальных линий соответственно, что повышает эффективность и гибкость связи.

(2) Уровень сигнала: RS422 использует дифференциальный сигнал для передачи данных, то есть для передачи данных используются две сигнальные линии (одна — положительная, другая — отрицательная). Он обладает высокой помехоустойчивостью и позволяет осуществлять связь на большие расстояния и с высокой скоростью. Стандарт уровня дифференциального сигнала следующий:

① Передатчик: При передаче логической "1" разность напряжений между линиями A и B составляет от +2 В до +6 В; при передаче логического "0" разность напряжений между линиями A и B составляет от -2 В до -6 В.

② Приемная сторона: Она способна распознавать дифференциальные напряжения до ±200 мВ. Когда напряжение линии А превышает напряжение линии В более чем на 200 мВ, это распознается как логическая «1»; когда напряжение линии А ниже напряжения линии В более чем на 200 мВ, это распознается как логический «0».

(3) Дальность передачи: При скорости 115200 бод максимальная дальность передачи RS485 обычно составляет около 1200 метров. Обычно скорость передачи обратно пропорциональна дальности передачи, но фактическая дальность может варьироваться в зависимости от следующих факторов:

① Качество линии передачи: Высококачественная экранированная витая пара позволяет уменьшить затухание сигнала и помехи, а также увеличить дальность передачи;

② Электромагнитные помехи окружающей среды: Сильная электромагнитная помеха в окружающей среде сократит дальность передачи;

③ Сопротивление согласования клемм: Правильная установка сопротивления клемм (обычно 120 Ом) может уменьшить отражение сигнала, обеспечить целостность сигнала и улучшить качество связи. Если требуется большая дальность, рассмотрите возможность снижения скорости передачи данных или использования ретранслятора.

(4) Нагрузочная способность передатчика: Один драйвер RS422 может управлять до 10 приемниками.

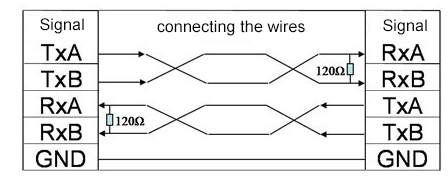

(5) Способ подключения согласующего резистора: RS422 можно подключать без согласующего резистора на коротких расстояниях (обычно не более 300 метров). При передаче на большие расстояния на приемном конце можно подключить резистор сопротивлением 120 Ом в качестве оконечного резистора. Оконечный резистор может поглощать отраженные волны в сети и эффективно усиливать мощность сигнала.

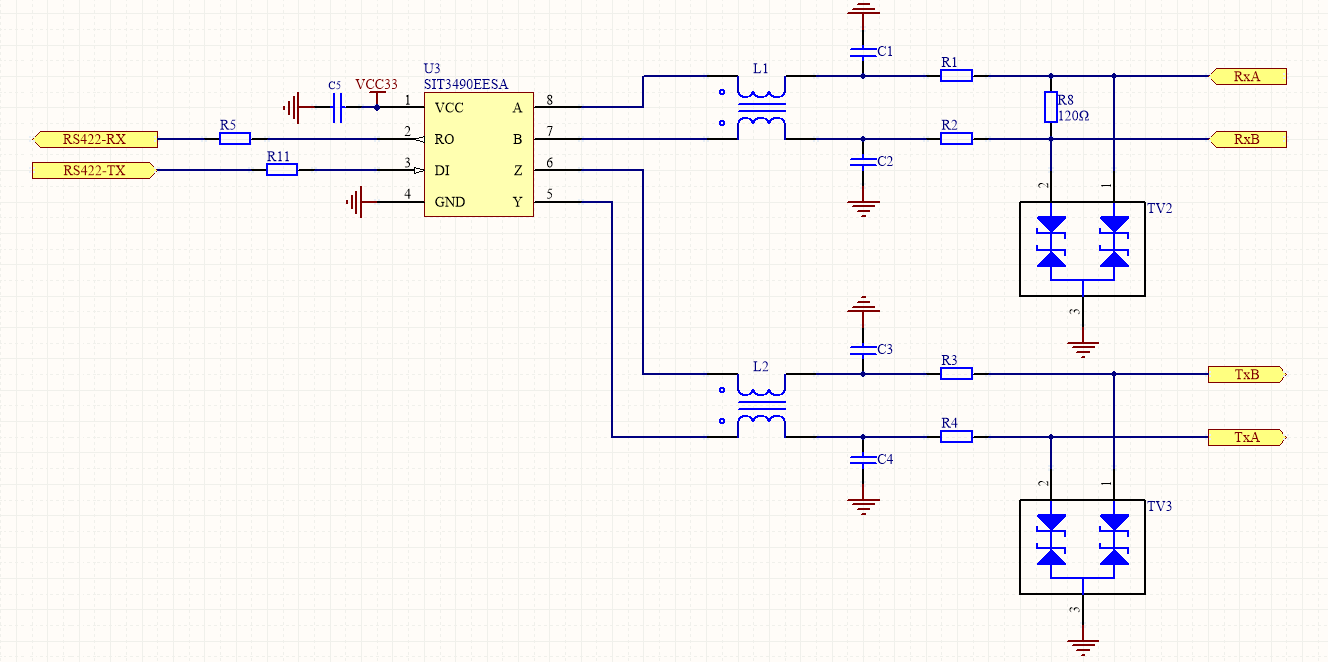

(6)Защита цепи RS422 и подавление помех: Как правило, требуется защита от статического электричества (ESD), ограничение тока и подавление синфазных помех. Электрический принцип показан на рисунке ниже:

Защита от статического электричества (ESD): Подключите TVS-диоды к земле на дифференциальных линиях A и B соответственно, чтобы предотвратить перекрестные помехи от статического электричества в последующей цепи и повреждение компонентов.

Защита от ограничения тока: Подключите резистор с малым сопротивлением последовательно к дифференциальным линиям A и B, чтобы предотвратить короткое замыкание сигнальной линии или перегрузку по току, которые могут повредить микросхему интерфейса.

Подавление синфазных помех: Подключите последовательно дроссели синфазного режима L1 и L2 к дифференциальным линиям A и B для подавления синфазных помех в линии и повышения помехоустойчивости системы. Диапазон выбора импеданса индуктора синфазного режима составляет 120 Ом/100 МГц ~ 2200 Ом/100 МГц, типичное значение — 1000 Ом/100 МГц.

Передающая и принимающая дифференциальные линии A и B подключены к земле и конденсаторам для обеспечения низкоимпедансного обратного пути для подавления синфазных высокочастотных помех. Диапазон выбора значения емкости составляет 22 пФ~1000 пФ, типичное значение — 100 пФ.

2. Меры предосторожности при использовании на месте:

(1) Сигнальные линии RS422 нельзя прокладывать вместе с линиями сильного электропитания, и необходимо соблюдать принцип разделения сильного и слабого электричества.

(2) Правильный способ подключения сигнальных и заземляющих линий: линии A и B передающего конца подключаются к линиям A и B принимающего конца, при этом также должна быть подключена заземляющая линия. В качестве заземляющей линии сигнальной линии может использоваться дополнительная неэкранированная витая пара или экранирующий слой экранированной витой пары. Шина RS422 должна быть надежно заземлена в одной точке, то есть на всей шине RS422 может быть заземлена только одна точка, а не несколько, поскольку причина заземления заключается в поддержании постоянного напряжения на заземляющем проводе (обычно в качестве заземляющего провода используется экранированный провод) для предотвращения синфазных помех. Если заземлено несколько точек, это будет контрпродуктивно.

(3) Помехи сигнала вызывают нестабильную связь, и решения: Если на объекте иногда отсутствует связь, это может означать, что сигнал подвергается помехам, что влияет на непрерывность сигнала. Для этого требуется использование экранированных кабелей витой пары для передачи на большие расстояния, а на приемном терминале параллельно подключается согласующий резистор импеданса 120 Ом.

(4) Выбор экранированного кабеля: Используйте обычные экранированные кабели витой пары категории 5e, т.е. сетевые кабели.

3. Типичные проблемы и решения в области связи по протоколу RS422:
