Модуль преобразования интерфейса AVI-F: высокоточное решение для преобразования тока/частоты с температурной компенсацией.
В области точных измерений и управления технология высокоточного преобразования тока в частоту имеет решающее значение. Модуль преобразования интерфейса AVI-F серии, выпущенный компанией Micro-Magic Inc., стал идеальным выбором для высокопроизводительного сбора данных акселерометра инерциальных навигационных систем, цифрового сбора слабых сигналов тока и других задач.
Благодаря превосходным и стабильным характеристикам, он востребован в различных сценариях.

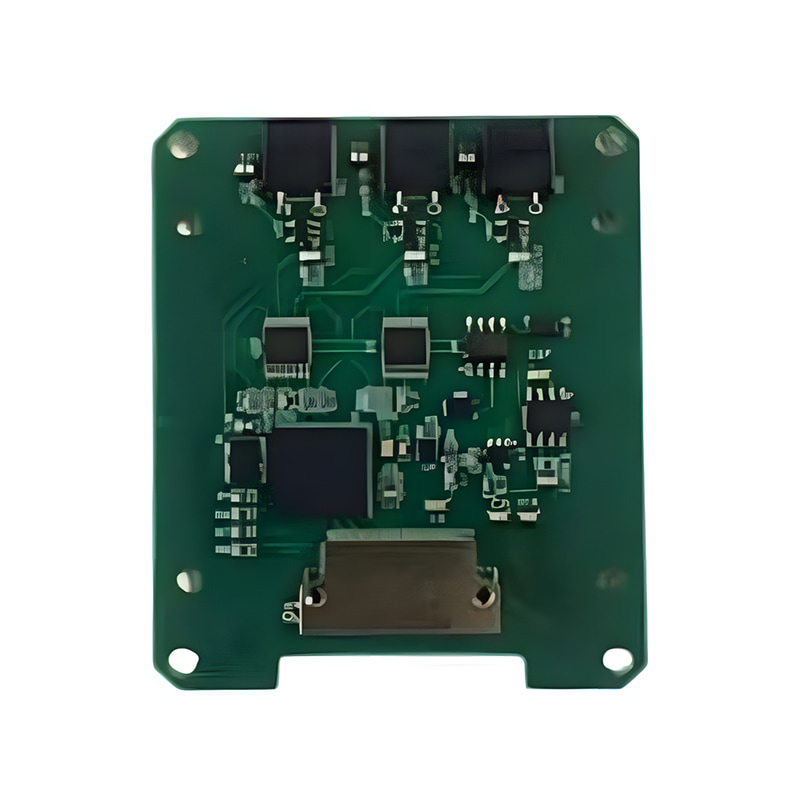

Схема AVI-F состоит из источника опорного напряжения, источника постоянного тока, интегратора, плеча интегратора, логического управляющего устройства CPLD и т. д. Токовый сигнал акселерометра может быть напрямую преобразован в импульсную частоту, представляя собой аналого-цифровой преобразователь с высокой точностью и хорошим разрешением. В схеме AVI-F используется принцип интегрирования с балансом заряда, что обеспечивает получение сигнала без потерь и снижает влияние шума, например, от источника питания. Это идеальная схема для создания высокопроизводительных инерциальных навигационных систем.
Модуль серии AVI-F использует метод интегрирования заряда, обеспечивая максимальную выходную частоту 256 кГц, смещение нуля всего 10 нА и комплексную нелинейную ошибку всего 20 ppm, что гарантирует высокую точность и надежность преобразования сигнала. Его температурный коэффициент масштабирования составляет всего 1 ppm/℃, и он демонстрирует стабильность во всем диапазоне температур, что делает его подходящим для работы в суровых условиях от -45℃ до 70℃.
Используются высокопроизводительные компоненты, в основном поверхностного монтажа (SMD), отличающиеся малыми размерами и высокой точностью. На уровне печатной платы применяются прецизионные источники постоянного тока и высокоточные мультиметры для точной калибровки, включая симметрию и линейность.
Модуль поддерживает три независимых импульсных выхода (каналы X/Y/Z), каждый из которых содержит положительные и отрицательные импульсные сигналы тока. Одновременно добавлена функция последовательного порта RS422, которая отправляет импульсы с частотой 1 кГц, что упрощает процесс сбора данных и повышает эффективность интеграции системы.
Требования к питанию составляют ±15 В и +5 В, при этом ток в установившемся режиме составляет всего 0,2 А, а показатели энергопотребления превосходны. Все компоненты на 100% произведены внутри страны, что обеспечивает надежность цепочки поставок и соответствие независимым и контролируемым требованиям.
а. Инерциальная навигационная система: Точное преобразование сигналов акселерометра для повышения точности навигации.
б. Промышленная автоматизация: мониторинг текущих сигналов в реальном времени и оптимизация процессов управления.
с. Исследовательское оборудование: высокоточное получение данных для проведения прецизионных экспериментов.
Модуль преобразования интерфейса AVI-F сочетает в себе высокую точность, низкое энергопотребление и многофункциональность, что делает его разумным выбором для пользователей, стремящихся к высокой производительности и надежности. Он обеспечивает стабильные и эффективные решения как в сложных условиях эксплуатации, так и в комплексных приложениях.
