Регулирование нагрузки относится к изменению выходного напряжения при изменении тока нагрузки от минимального значения до максимального при неизменном входном напряжении, то есть к способности поддерживать стабильное выходное напряжение при постоянном изменении тока нагрузки. Это показатель установившегося состояния. Показатель регулирования нагрузки на выходе обычно выражается в мВ в спецификации LDO. Из определения видно, что чем меньше регулирование нагрузки, тем лучше. При резком изменении тока нагрузки, чем меньше изменение выходного напряжения, тем лучше характеристики LDO.
В случае LDO-источников выходное напряжение различается при разных значениях тока нагрузки. Например, предположим, что ток нагрузки определенного LDO изменяется от 10 мА до 300 мА, тогда выходное напряжение изменяется от 3,3 В до 3,28 В, то есть при токе нагрузки 10 мА выходное напряжение составляет 3,3 В; при токе нагрузки 300 мА выходное напряжение составляет 3,28 В. Если выразить регулирование нагрузки в мВ, то это будет 3,3 В - 3,28 В = 0,02 В = 20 мВ. Это означает, что при токе нагрузки в диапазоне 10 мА - 300 мА максимальное изменение выходного напряжения не превышает 20 мВ.
Выходные конденсаторы разных размеров имеют разную скорость стабилизации нагрузки. Чем больше выходной конденсатор, тем стабильнее будет выходное напряжение.

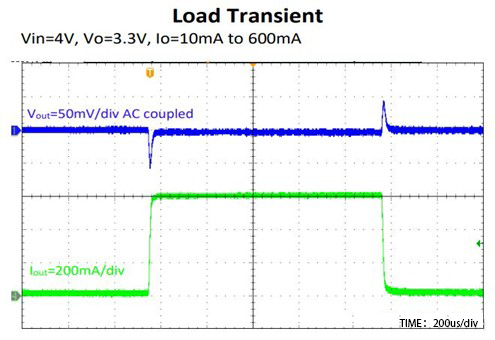

На рисунке ниже, когда зеленый индикатор Iout внезапно возрастает, на выходе LDO наблюдается провал, который соответствует коэффициенту регулирования нагрузки.
